訂貨號

H7288-1ST40-0BA0

產品描述

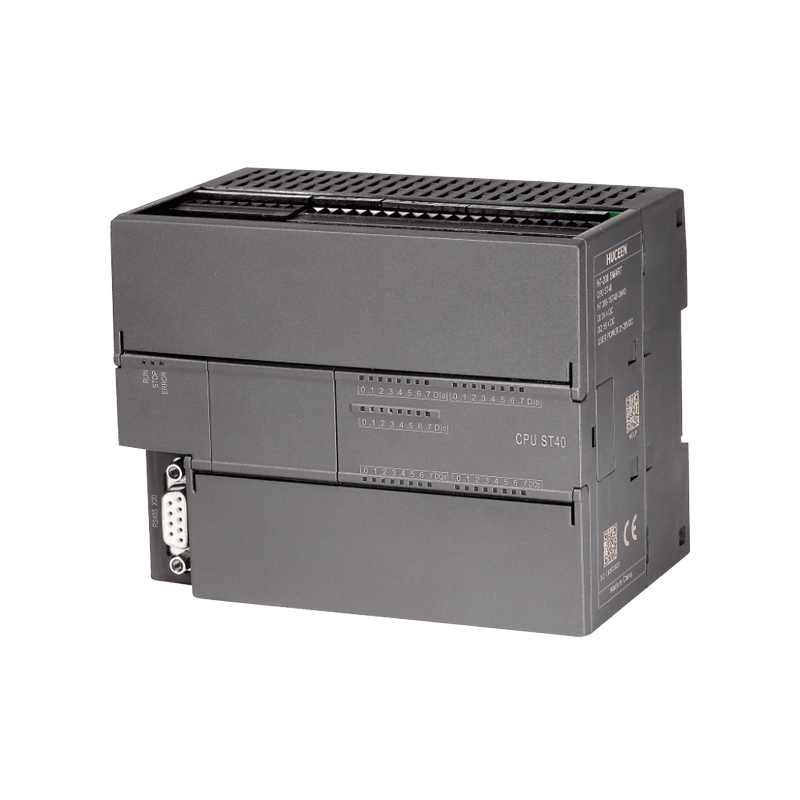

單機型CPUST40s,晶體管

常規規范

尺寸W×H×D

125×100×81mm

重量

420

功耗

18W

可用電流（SM總線）

1400mA

可用電流（24VDC）

300mA

CPU規范

程序存儲器

24

數據存儲器

16

保持性存儲器

10

數據保存

永久

本體集成I/O

數字量

24輸入/16輸出

模擬量

-

最大本地I/O-數字量

256位輸入（I）/256位輸出（Q）

最大本地I/O-模擬量

56個字的輸入（AI)56個字的輸出（AO)

最大I/O模塊擴展數

最多6個擴展

高速計數器（總）

共6個

單相

單相：4個200KHz+2個30KHz

正交相位

正交相位：2個100KHz+2個20KHz

脈沖輸出

-

定時器

非保持性（TON,TOF):192個

保持性：64個

計數器總數

256個

位存儲器（M）

256位

時間中斷

共2個，T32和T96分辨率為1ms

邊沿中斷

4個上升沿和4個下降沿

時鐘

通常為7天，25°C時最少為6天

存儲卡

-

信號擴展板

-

性能規范

布爾運算時間

0.35uS/指令

字傳送時間

1.2uS/指令

浮點運算時間

1.7uS/指令

通信規范

通訊接口

以太網：1

串行端口：1（RS485）

以太附加串行端口：0

HMI設備

以太網：5個連接

串行端口：4個連接

編程設備

1.2-115.2Kbps

CPU（PUT/GET）

不支持

隔離

以太網：變壓器隔離，1500VDC

RS485：無

電纜類型

以太網：CAT5e屏蔽電纜RS485：PROFIBUS網絡電纜

電源規范

電壓范圍

20.4-28.8VDC

輸入電流（僅包括CPU)

24VAC時190mA（無300mA的傳感器電源輸出）24VAC時470mA（帶300mA的傳感器電源輸出）

輸入電流（包括CPU和所有擴展附件)

24VAC時680Ma

沖擊電流

28.8VDC時11.7A

傳感器電壓

20.4-28.8VDC

隔離

電源輸入與邏輯

無隔離

傳感器與邏輯

未隔離

輸入規范

輸入點數

24

輸入類型

漏型/源型（IEC1類漏型，除IO.0到IO.3)）

最大持續允許電壓

30VDC

浪涌電壓（最大）

35VDC，0.5S

邏輯1信號(最小）

IO.0到IO.3：8mA時4VDC其他輸入：2.5mA時15VDC

邏輯0信號(最大）

IO.0到IO.3：1mA時4VDC其他輸入：1mA時5VDC

光電隔離（現場側與邏輯側）

500VAC，1分鐘

隔離組

1

濾波時間

每個通道可單獨選擇（點IO.0到I1.5):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms每個通道可單獨選擇（I1.6及更大的點）：0,6.4,12.8ms

輸出規范

輸出點數

16

輸出類型

固態MOSFET（源型）

電壓范圍

20.4-28.8VDC

浪涌電流（最大）

8A最長持續100ms

每點額定電流（最大）

0.5A

切換頻率（最大）

接通延時（Qa.0-Qa.3)

斷開到接通最長1.0us；接通到斷開最長3.0us

斷開延時（Qa.4-Qa.7)

斷開到接通最長50us；接通到斷開最長200us

光電隔離（現場側與邏輯側）

500VAC，1分鐘

觸點壽命

無負載

-

額定負載

-
